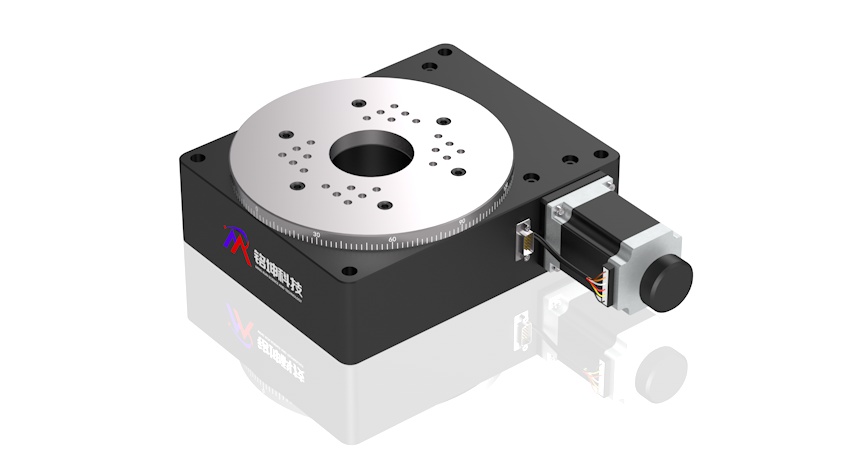

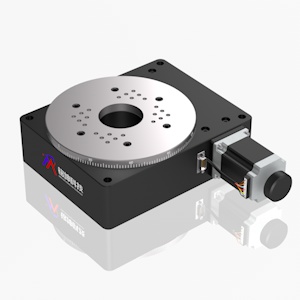

高精度型電動旋轉臺(可做真空) 臺面尺寸 ?100-220mm
■標配步進電機和RS232接口，ZK系列運動控制器可對其實現自動化控制
■旋轉軸系采用多道工藝精密加工而成，配合精度高，承載大，壽命長
■采用精密研配的蝸輪蝸桿結構，運動舒適，可以任意正向和反向旋轉
■設計精巧的消空回結構，空回極小，且可調整長期使用造成的空回間隙
■特殊的結構設計保證了旋轉臺面極低的端跳和偏心，使旋轉運動更加平穩
■旋臺的中心通孔與旋轉中心有嚴格的同軸度要求，旋臺的中心孔徑有嚴格的配合公差限制，方便客戶做精密定位
■臺面外圍的刻度圈是激光刻劃標尺，方便初始定位和讀數
■步進電機和蝸桿通過進口高品質彈性聯軸節連接，傳動同步，消偏性能好，大大降低了偏心擾動且噪音小
■電動旋轉臺可平放使用也可立式使用，可與其他種類臺子組成多維電動調整臺
■可增加限位功能，增加初始零位 ，換裝伺服電機，加裝旋轉編碼器，接受產品的改制和量身定制
參數說明
點擊型號名稱可在線查看3D模型，文件較大，加載過程緩慢，請耐心等待
| 技術指標 | ||||
| 型號 |
ZX120-100H |
|||
| 機械規格 | 臺面尺寸[mm] |
?100 |
?200 |
?220 |
| 滑臺高度[mm] |
51.5 |
83 |
93 |
|
| 移動行程[°] |
360 |
|||
| 主體材料 |
鋁合金-黑色陽極氧化 |
|||
| 中心承載[kg] |
25 |
100 |
180 |
|
| 重量[kg] |
2.3 |
12 |
15 |
|
| 產品型號 | 臺面尺寸 | 文件 | 單價 | 發貨日期 | 購物車 | |
|---|---|---|---|---|---|---|
|
|
ZX120-200H | Φ200mm |
|
￥0.00 | 請聯系客服 |
購物車
|
|
|
ZX120-220H | Φ220mm |
|
￥0.00 | 請聯系客服 |
購物車
|
